제조사가 제공한 데이터를 기반으로 한 기술 정보입니다.

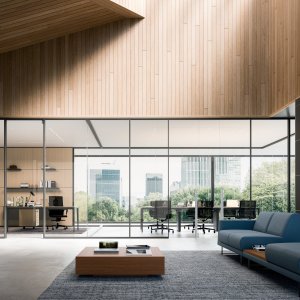

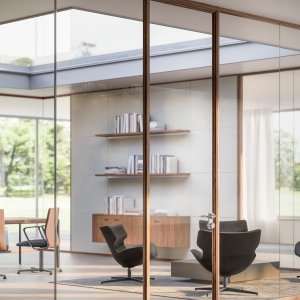

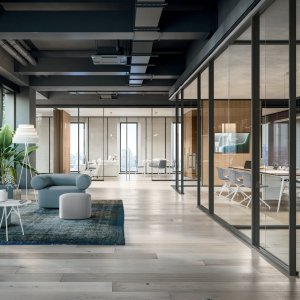

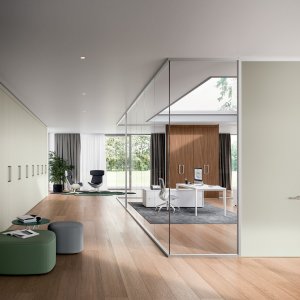

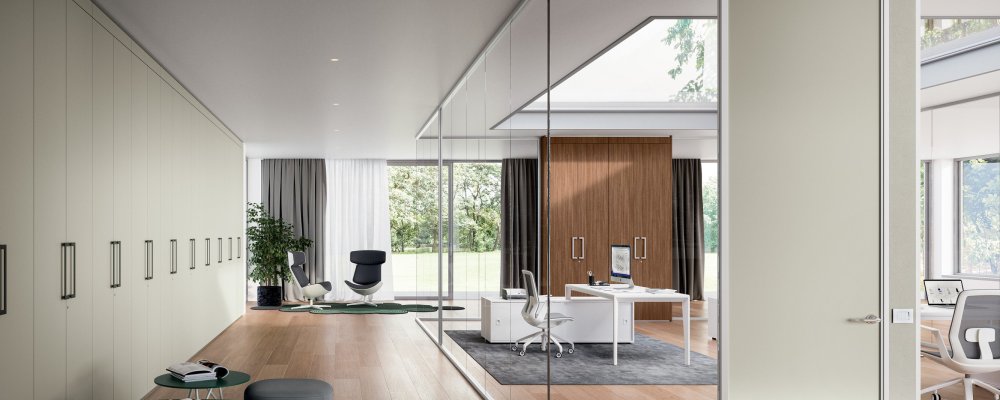

시스템: M1-M2-M3 모놀리식 유리 파티션, 천장 높이 내부 칸막이, 전면 유리 또는 일부 패널
제조사: Quadrifoglio Group(이탈리아 트레비소 만수에)
디자인: Quadrifoglio Group

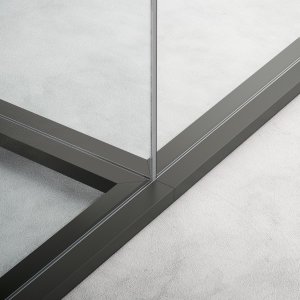

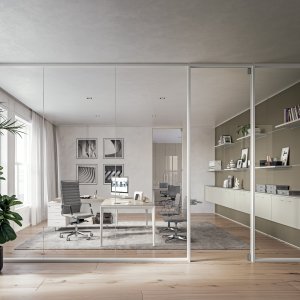

프로파일 단면에 따른 세 계열: M1 프로파일 100 × 40mm 단판 · M2 프로파일 100 × 40mm 복층 · M3 프로파일 55 × 40mm 단판
높이: 2100mm에서 3340mm까지
프로파일: 두께 1,5mm 알루미늄 압출재, 아노다이징, 요청 시 도장; 틈새 먼지 축적을 막는 기밀 가스켓; 하부에 유리 높이를 ±15mm 조정하는 장치; 수평 프로파일의 유리 고정재가 우발적 낙하를 방지

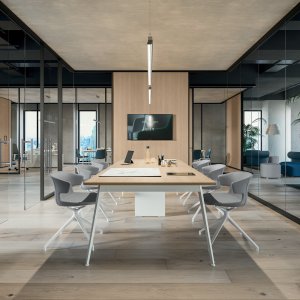

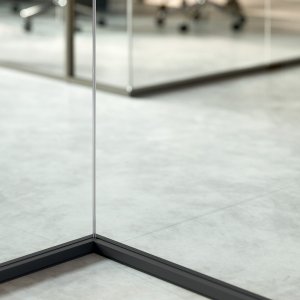

모듈: 유리 또는 패널 시작·마감, 중간 모듈, 90° 고정 코너, 2방향·3방향·4방향 접합(4방향은 원형 프로파일), 목재와 유리 연속 모듈, 콘센트가 있는 기술 모듈
미터당 최대 중량(높이 3340mm, 유리 12,6mm): M1 110kg, M2 216kg, M3 108kg

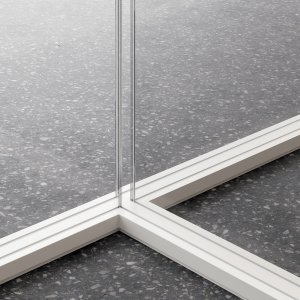

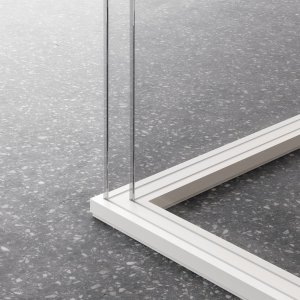

유리: 강화 10·12mm 투명 또는 사틴; 접합 10,38·12,38mm(PVB 0,38); 차음 접합 10,76·12,76mm(PVB 0,76), 사틴도 가능; 투명 가스켓이 유리를 연속으로 접합
패널: 멜라민 기본, 도장 또는 목재 무늬목. M1과 M2는 동일 모듈의 양면을 다른 마감으로 구성할 수 있으나, M3는 양면 마감이 동일

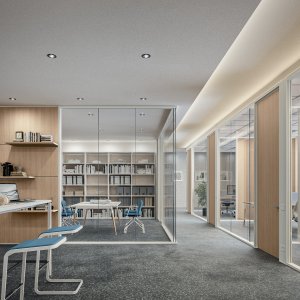

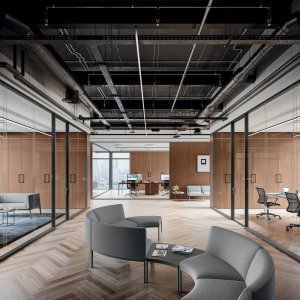

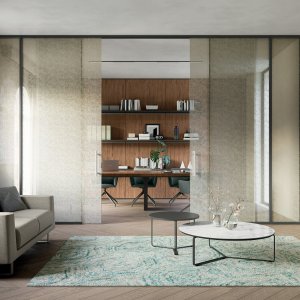

도어: 두께 40mm 패널 여닫이(둘레 2mm 내충격 수지 엣지); 10mm 강화유리 여닫이; 프레임 유리 도어(6mm 유리를 40 × 15mm 프레임에); 10mm 강화유리 슬라이딩, 단짝 100-200cm 또는 양짝 200-400cm, 개폐 양방향 댐핑(M3 프로파일과는 병용 불가). 문짝당 피벗 힌지 3개, 개방 각도 180°까지
공표된 유효 폭: 여닫이 90° 개방 시 유효 통과 875mm, 단짝 슬라이딩 837mm; 손잡이는 바닥에서 약 900mm(±50)
액세서리: 자동 하강식 차음 하부 실(연마 엣지 유리문과 카펫 바닥에는 적용 불가), 패널 도어용 환기 그릴, 10-24V 전기 스트라이크(고정 노브와 자유 레버 조합으로 정전 시에도 퇴실 가능)

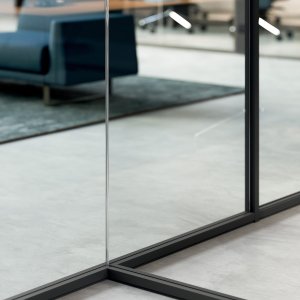

자립형 파티션: 상부 프레임 100 × 30mm로 천장과 무관하게 설치 가능; 코너와 접합부는 구조용 알루미늄 프로파일이어야 하며, 발주 전 기술 부서가 계획을 검토

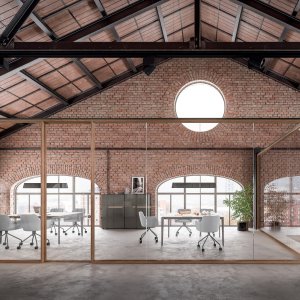

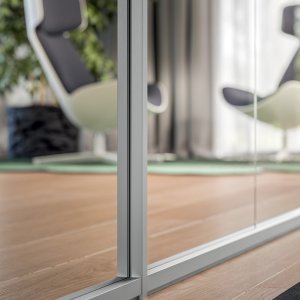

마감: 아노다이징 무광 사틴, RAL 선택, 골드·브론즈·코르텐·섀도 그레이; 프로파일은 0,6mm 프리컴포지트를 폴리우레탄 접착제로 감싸고 연마 후 수성 아크릴 도장 가능; 목재는 그레이 엘름과 아메리칸 월넛
공표 시험: 연체 충격 50·3·1·0,5kg(UNI 10880:2000 5.1-5.4항); 차음 성능은 UNI EN ISO 10140-2:2010 및 UNI EN ISO 717-1:2013에 따라 M1 Rw 33-38dB, M2 36-42dB, M3 33-38dB; 요청 시 패널 기재를 유로클래스 B-s1,d0(EN 13501-1)로 제작 가능
지속가능성·경영시스템: 패널은 100% 재활용 목재, CATAS Quality Award CARB, 수지는 SVHC 미함유; UNI EN ISO 9001:2015, 14001:2015, 45001:2018; FSC 및 Pannello Ecologico
