제조사가 제공한 데이터를 기반으로 한 기술 정보입니다.
모델: PMI, 방음 이동식 파티션. 제조사 Anaunia Srl, 이탈리아 리미니 산타르칸젤로 디 로마냐. 이탈리아 제조.
유형: 독립된 방음 패널을 한 장씩 조작하는 이동식 파티션. 천장 레일에만 매달리며 바닥 레일 없음. 자립식 비내력벽.
버전: PMI 차음 등급 A360 · A400 · A430 · A460 · A490 · A500 · A520 · A560 · A580의 아홉 단계(코드가 Rw 값을 나타냄). PMI EI 60 내화 사양은 고객 프로젝트 한정. PME는 반자동 조작. PMT Tailor Made는 맞춤 제작. 패밀리: 경량 PML, 유리 PMIV·PMC, 실외용 PMITT, 접이식 PMP, 발광형 SHINE.
차음 성능: Rw 36 dB(A360)부터 58,1 dB(A580)까지. DIN 52210 제3부 또는 UNI EN ISO 140-3 및 UNI EN ISO 717-1에 따라 측정, ACCREDIA 인정 시험소(Istituto Giordano) 증명서 첨부. 중공층에는 등급에 따라 재활용 가능한 암면, 유리면 또는 미세발포 네오프렌 충전.
화재 반응 및 내화: 이탈리아 내무부의 화재 반응 1등급 승인(0등급은 요청 시). 패널은 B-s1,d0 등급. EI 60 사양은 EN 1364-1 기준, 고객 프로젝트 한정(모델 A REI 60-90: Rw 36–46 dB, 표준 패널만).
치수: 패널 폭 700–1200 mm, 특수 치수는 요청 시. 벽 높이 최대 12 m, 길이 제한 없음. 두께는 숨김 프로파일 106 mm, 노출 프로파일 110 mm, 모델 A580은 148 mm. 표준 패널 중량은 등급에 따라 36–84 kg/m², 텔레스코픽 패널은 최대 95 kg/m².
패널 종류: S 표준 · SF 창 부착 · SP 분기 부착 · SA 코너 · T자형·십자형 패널 · PS 도어(유효 개구 900 × 2100 mm, 패널 최소 높이 2500 mm) · PD 양개 도어(1800 × 2100 mm, 패널 폭 2334 mm) · TC 텔레스코픽 · 시작 기둥 MP와 끝 기둥 MA.
구조: 산세 처리한 강철 프레임에 알루미늄 합금 6060(UNI EN 573, UNI EN 755-2) 세로 프로파일을 암수 결합, 은색 아노다이징 15미크론, 이중 고무 개스킷. 천장 레일은 알루미늄 EN-AW 6005 T6, 아노다이징 20미크론, 단면은 패널 중량에 따라 108 × 76 또는 108 × 88 mm, 천장판이나 마감 패널을 받치는 날개 부착. 레일 낮춤은 40 cm까지 기본 포함, 초과 시 요청. 비내력 구조에는 트러스 보와 자격 기술자가 서명한 구조 계산서 제공 가능.

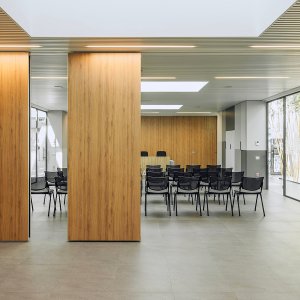

주행부: 각 패널을 지름 12 mm 고강도 강철 핀 1개 또는 2개로 매달아 지름 50 또는 62 mm의 저소음 수지 캐리어에 얹음. 수직축, 레이디얼 베어링 2개, 분기·교차 통과 장치 부착. 수납 배치는 A형부터 H형까지 기술 카탈로그에 수록.

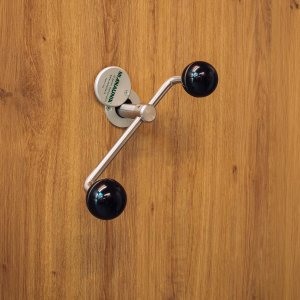

폐쇄 기구: 개스킷 부착 알루미늄 텔레스코픽 몰딩이 상하 각 25 mm 신장, 패널당 스프링 압력 1500 N. 탈착식 핸들을 각 패널 뒷면에 삽입, 텔레스코픽 패널은 정면에서 조작. 텔레스코픽 패널의 측면 보정은 단일 캐리어 100 mm, 이중 캐리어 150 mm. 각 패널은 천장판을 떼지 않고 높이 조절 가능. 현장 조정은 높이 ± 10 mm, 폭 ± 30 mm.

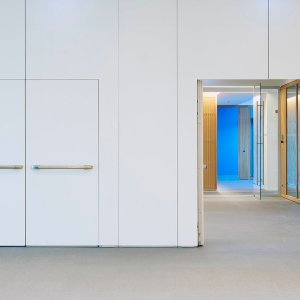

도어: 숨김 경첩 3개, 벽과 같은 두께, 쉘형 홈에 매입한 손잡이, 이중 기요틴 개스킷, 바닥 부싱에 꽂히는 잠금 핀 2개. 패널 이동 중 도어 자동 잠금. 옵션: 유리 도어, 실내 벽 고정 도어, 빨간색 패닉바.
패널재와 마감: 16 mm 파티클보드, 밀도 750 kg/m³, E1 등급, CE 마크(EN 13986 P2), 최대 폭 120 cm, 프레임과 별개로 높이 조절 가능. 마감은 CPL 0,4 mm(화이트·아이보리·그레이), HPL 0,9 mm 컬러 또는 우드 시리즈, 멜라민, 도장 하지, 무늬목, RAL·Pantone·투명 25 글로스 도장, 가죽, 패브릭, 카펫. 고객 지급 원단 가능. 양면 다른 마감 가능. 알루미늄 색상은 요청 시.
제조사 인증: Anaunia는 ISO 9001과 ISO 14001을 표명. 관할 부처가 인정하는 인정 시험소에서 시험. 친환경 재활용 가능 소재.

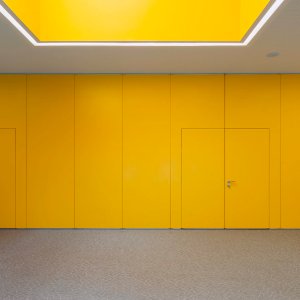

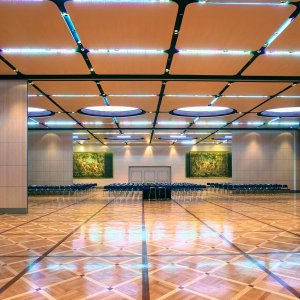

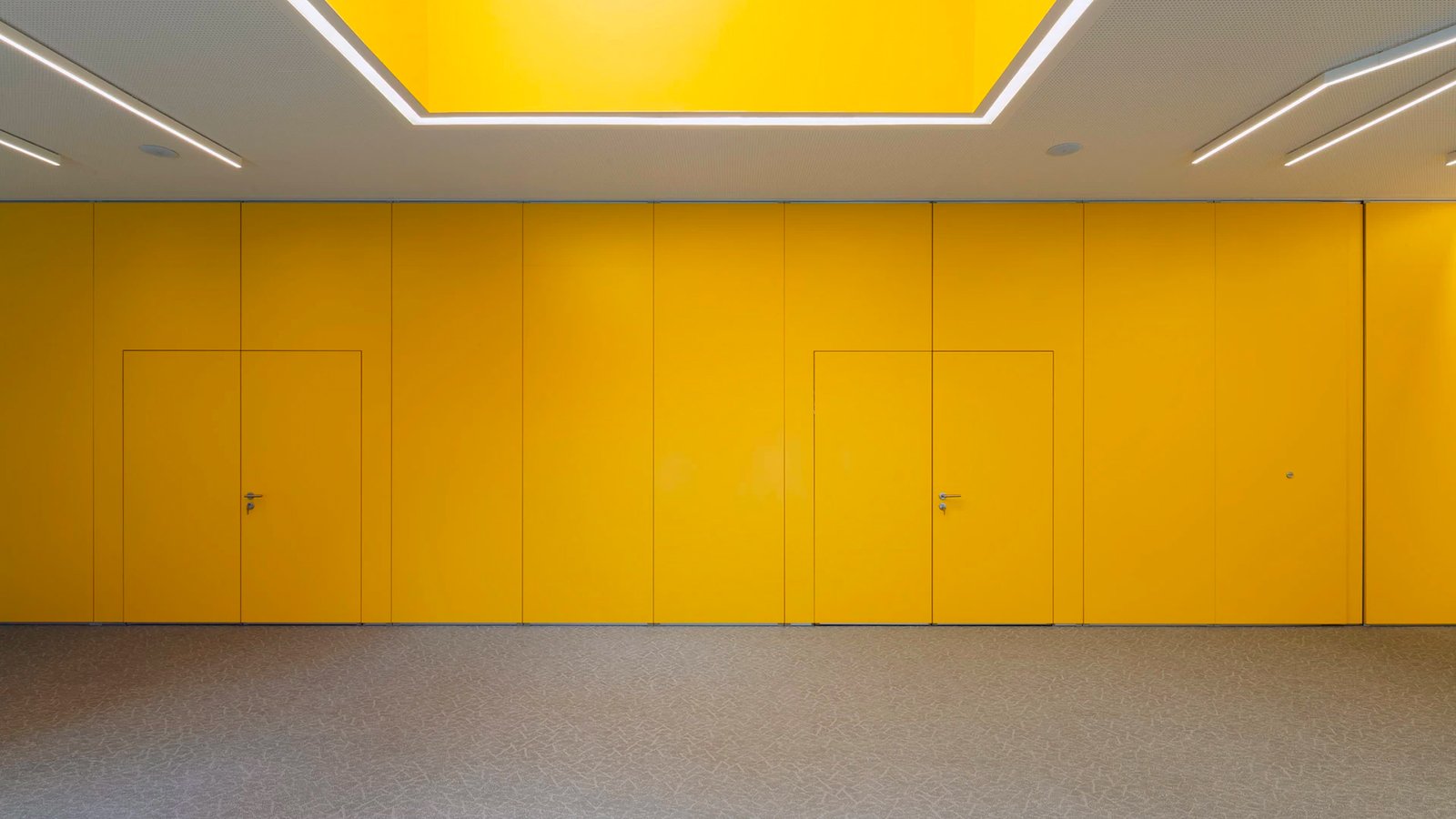

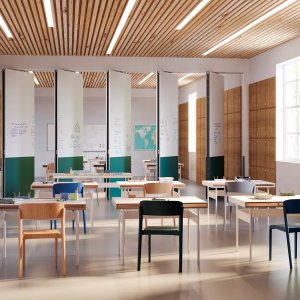

용도: 실내. 컨벤션센터, 교육실, 사무실, 은행, 극장, 전시홀, 레스토랑, 호텔. 제조사는 선박 분야도 적용 범위로 명시(Tailor Made 프로그램). 해사 인증은 프로젝트마다 제조사 문서로 확인.
서비스와 유지관리: 현장 실측과 시공 도면은 공급 범위에 포함. 운송, 하역, 전문 시공은 요청 시. 제조사의 정기 점검 및 예방 정비 프로그램. 기술 자료 PDF와 DWG 도면 다운로드 가능.
